EM-6709

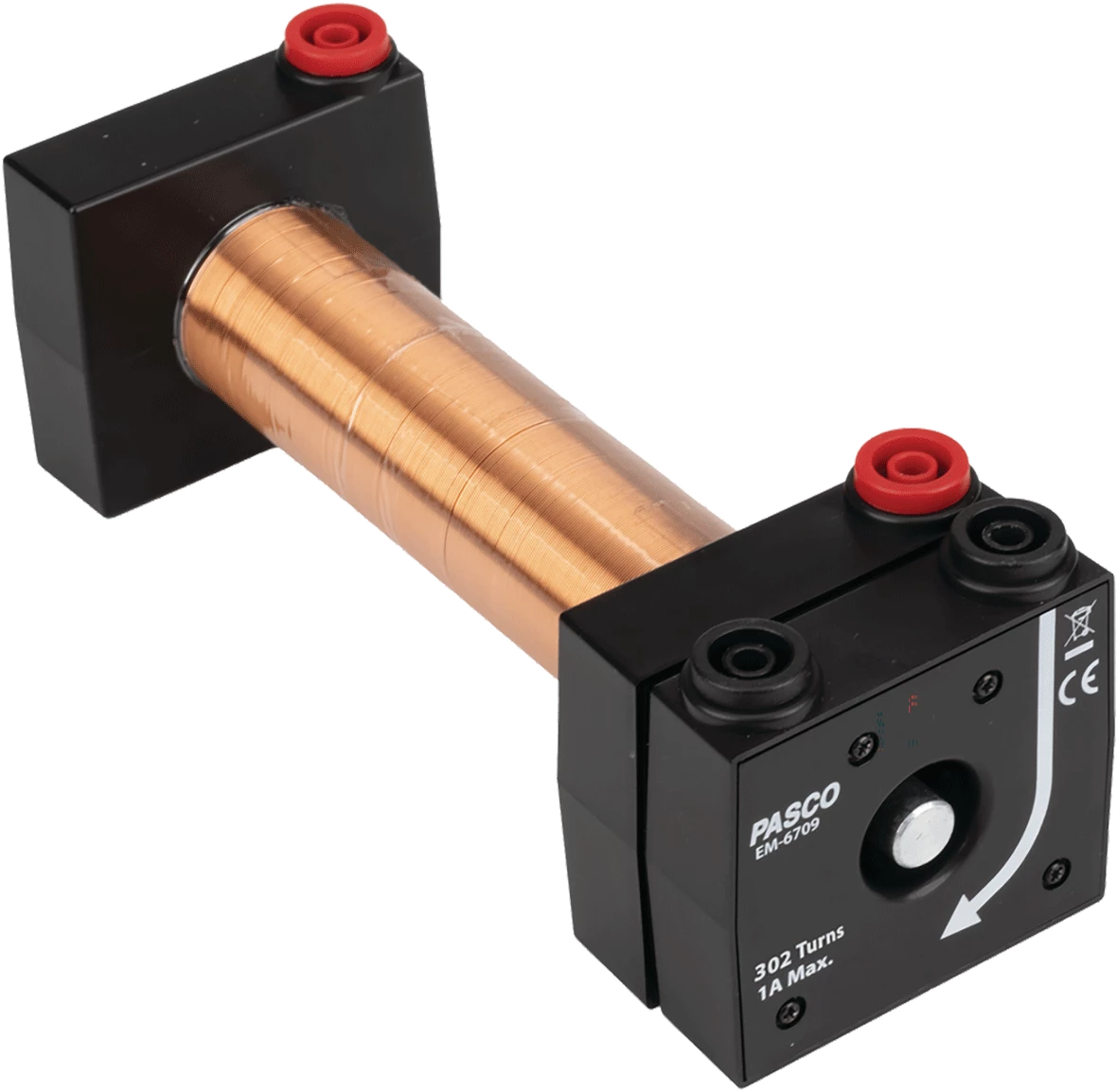

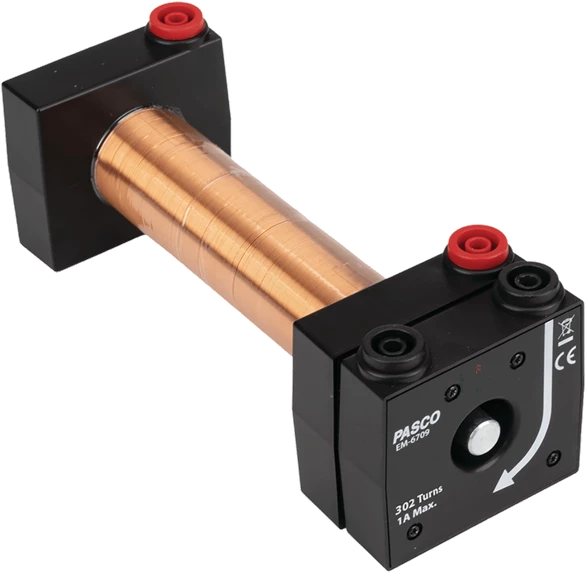

EM-6709 Основни/секундарни намотки се състоят от две вложени намотки със сменяем мек желязен ядро. Всяка намотка е оборудвана с безопасни бананови втулки за лесно свързване. Вътрешната (основна) намотка има 302 оборота, а външната (секундарна) намотка има 3,077 оборота, което дава съотношение на оборотите от приблизително 1:10. Посоката на намотката е маркирана със стрелка върху всяка намотка. Сменяемото меко желязно ядро увеличава флуксовата свързаност между основната и секундарната намотка.

Типични експерименти: действие на трансформатора за повишаване и понижаване на напрежението с променливо напрежение; Законът на Фарадей за индукция; ефектът на желязното ядро върху ефективността на свързването. Съвместим с интерфейси и софтуер за събиране на данни на PASCO.
